Уловлювачі ліфта: типи та види пристроїв безпеки

За умови своєчасного та якісного обслуговування, ліфт можна вважати одним із найбезпечніших транспортних засобів. Суворий технічний контроль та чітка робота системи безпеки виключають будь-які можливості для настання нещасних випадків. Уловлювачі ліфта — це одні з пристроїв безпеки, які відповідають за зупинку та утримання кабіни у разі настання аварійної ситуації.

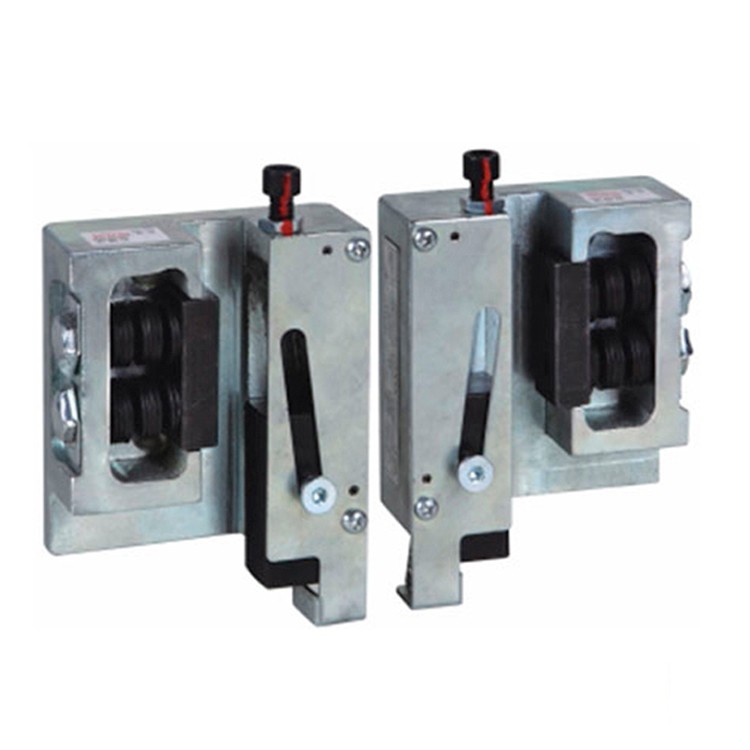

Ловители-лифта_2

Уловлювачі кабіни ліфта: особливості функціонування

Уловлювачі та обмежувач швидкості ліфта є взаємопов’язаними пристроями, які запобігають падінню кабіни (противаги) у таких випадках:

  • обривання або послаблення тягових канатів;
  • перевищення кабіною або противагою допустимої швидкості.

Уловлювачами ліфтів оснащуються всі кабіни, підвішені на канатах, а також противаги підйомників, шахти яких розташовані над проходами та приміщеннями, у яких можуть знаходитися люди.

Системи безпеки ліфтів складаються з:

  • обмежувача швидкості, який реагує на зміну швидкості руху кабіни та проводить у дію механізм активації уловлювачів;
  • натяжного пристрою, який своєю вагою забезпечує натяжіння канату обмежувача швидкості;
  • механізму ввімкнення уловлювачів, що активує систему.

Спрацювання уловлювачів та гальмування кабіни контролюється електричним пристроєм. Все елементи системи безпеки пасажирських та вантажних ліфтів повинні відповідати технічним характеристикам підйомника. Не допускається використання електричних, гідравлічних або пневматичних пристроїв для приводу уловлювачів.

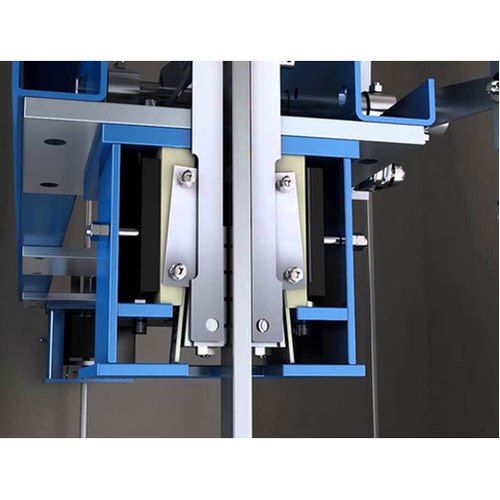

Ловители-лифта

Види уловлювачів кабіни ліфта

Уловлювачі ліфтів класифікують відповідно до їх функціональності та конструктивних особливостей. За характером дії вони бувають:

  • різкого гальмування: забезпечують миттєве зупинення кабіни (противаги). Гальмування відбувається внаслідок роботи сил тертя та сил спротиву поверхні направляючої. Пружний елемент відсутній;
  • плавного гальмування: кабіна гальмується завдяки наявності гальмівних колодок та пружного елемента;
  • комбіновані: уловлювачі різкого гальмування, які взаємодіють з кабіною через пристрій амортизації.

За характером зміни гальмівного зусилля уловлювачі в ліфті бувають з постійною або лінійно зростаючою гальмівною силою. За розташуванням елементів, які гальмують кабіну, — односторонніми або двосторонніми. Відповідно до конструкції захоплювачів, пристрої також поділяються на:

  • клинові уловлювачі ліфтів: під час руху клинів угору відносно кабіни напрямні затискаються. При незначному зусиллі, яке підіймає клин, система автоматично заклинюється;
  • ексцентрикові: застосовуються переважно на малих вантажних ліфтах в уловлювачах різкого гальмування. Зв’язані з тяговими канатами й спрацьовують при їх обриві або витягуванні;
  • роликові: заклинювання відбувається при стиканні ролика з клиновою колодкою та напрямною;
  • кліщові: уловлювачі плавного гальмування — це кліщі з різноплечовими важелями.

Інтернет-магазин «Кит Ліфт» пропонує купити уловлювачі ліфтів компанії «Отіс» за цінами від виробника. Ми гарантуємо якість та оригінальність пристроїв безпеки.
