Обмежувач швидкості ліфта: обладнання для безпечних підйомників

При створенні та удосконаленні різних підйомних механізмів особлива увага приділяється швидкості. Вона є одним із найважливіших параметрів конструкції, від якої залежать комфортабельність та безпека. Для пасажирських та вантажних ліфтів існують чітко визначені швидкісні нормативи, обумовлені технічними характеристиками механізмів. Їх значне перевищення може призвести до негативних наслідків. Обмежувач швидкості ліфта — це пристрій, який гарантує, що кабіна буде рухатися відповідно до заданих безпечних параметрів.

Конструктивні особливості та принцип дії обмежувача швидкості ліфта

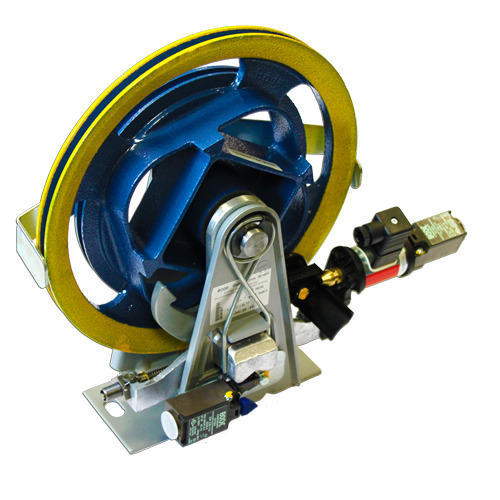

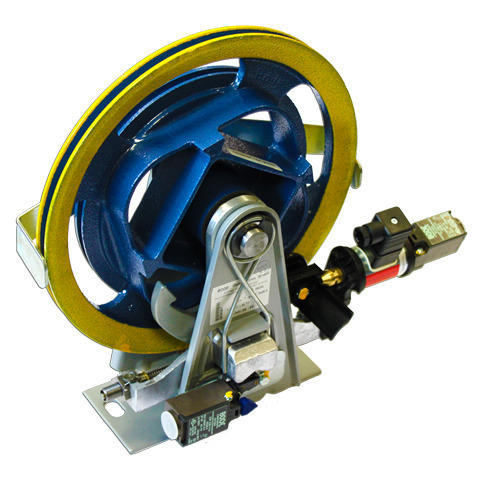

Обмежувач швидкості (ОШ) представляє собою автоматичний пристрій, призначений для активації вловлювачів під час аварійного перевищення швидкості кабіни чи противаги під час руху вниз, чи вгору. Принцип його дії заснований на використанні відцентрової сили противаг, безпосередньо пов’язаних із загальною системою ліфта. Існують два основних типа обмежувачів:

• дискові (горизонтальна ось обертання);
• шпиндельні (вертикальна ось обертання).

Незалежно від типу, обмежувачі мають досить складну структуру. У ліфтах з машинним приміщенням обмежувач зазвичай встановлюють там, на спеціальній рамі; у безмашинних ліфтах (наприклад, Otis GeN2) він стоїть угорі шахти. Один з основних елементів обмежувача — шків на підшипниках. Також на корпусі закріплюються дві шпильки з важками, з’єднаних тягою. Між ними розташовується пружина.

Під час руху канату, на якому тримається кабіна, шків обертається з такою самою швидкістю. Разом з ним обертаються й важки, які під дією відцентрової сили спрямовуються до корпусу, але стримуються пружиною. У випадку, коли швидкість руху кабіни перевищує задану, шків починає обертатися швидше, а важки через збільшення відцентрової сили стискають пружину. Завдяки цьому збільшується радіус обертання важків, що призводить до активації вловлювачів.

Межі швидкості спрацювання обмежувача встановлює стандарт: чинні Правила будови і безпечної експлуатації ліфтів (НПАОП 0.00-1.02-08) відсилають до п. 9.9.1 ДСТУ EN 81-1:2003. Конкретна швидкість спрацювання — характеристика самого обмежувача, її вказано на його шильдику. Якщо обираєте обмежувач швидкості ліфта на заміну, звірте номінальну швидкість ліфта, швидкість спрацювання за шильдиком, діаметр каната обмежувача швидкості та особливості встановлення.

Компанія «Кит Ліфт»: надійне обладнання від виробників

Якщо перед вами стоїть завдання облаштувати ліфти надійними та функціональними обмежувачами швидкості, які відповідають вимогам EN (ГОСТ), то ми готові надати професійну допомогу. Компанія «Кит Ліфт» пропонує співпрацю на вигідних умовах:

• у нас можна купити обмежувачі швидкості для ліфтів лише перевірених брендів;
• надаємо професійну допомогу при виборі необхідних запчастин;
• пропонуємо обмежувачі швидкості ліфтів за цінами від виробників.

У нас ви можете замовити обмежувачі 1,0 та 1,6 м/с бренда Otis та інші види ліфтових комплектуючих. Доставка можлива в різні регіони України.
