Канатоведущие шкивы лифта: особенности комплектующих

Канатоведущий шкив лифта (или канатотяговый шкив, сокращенно КВШ или КТШ) — это чугунное колесо с канавками для укладки каната или ремня. Шкив лифта предназначен для передачи усилия от лебедки главного привода на тяговые тросы. КВШ приводится в действие электродвигателем, как правило, через редуктор, преобразовывая его вращательные движения в поступательное перемещение кабины.

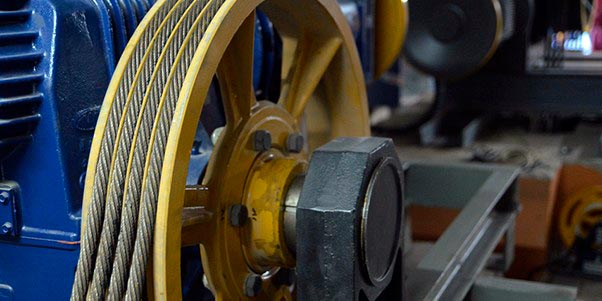

КИШ лифта

Основные виды и характеристики шкивов для лифтов

Канатоведущие шкивы, чаще всего, изготавливаются из чугуна методом литья. Состоят из обода, ступицы и диска. Для облегчения конструкции диск отливается не цельным, а с ребрами жесткости. При монтаже ступица насаживается на вал редуктора лебедки, а в безредукторных моделях — непосредственно на вал электродвигателя. Крепится с помощью гайки, которая накручивается на вал.

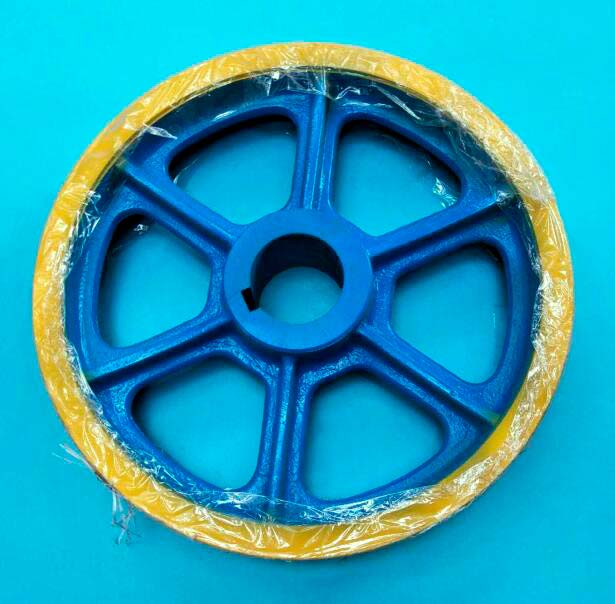

Для обеспечения работы лифтового оборудования используются разные виды шкивов. По своему предназначению они бывают:КИШ Лифта_2

  • стандартные для пассажирских лифтов совместной эксплуатации;
  • для грузовых лифтов с большой грузоподъемностью;
  • для больничных подъемников с широкими кабинами;
  • для специфического оборудования нестандартных типов.

КВШ имеют различные конструктивные особенности. Одна из них — профиль поперечного сечения канавки. Их вытачивают:

  • полукруглыми;
  • клиновыми;
  • полукруглыми с подрезом;
  • клиновыми с подрезом.

Выбор формы канавки зависит от требуемой силы сцепления троса со шкивом и технологических ограничений. К примеру, лучшие показатели сцепления показывает клиновый профиль, а полукруглый с подрезом — более стабильную ее величину.

Причины выхода из строя канатоведущих шкивов

На КВШ лебедок приходятся значительные нагрузки. И причины, по которым они могут выйти из строя, следующие:

  • естественный физический износ: при взаимодействии стальных канатов с ручьями происходит взаимное истирание и, как следствие, изменяются профиль канавок и их геометрические размеры;
  • низкое качество тяговых канатов или их несоответствие требованиям ГОСТа;
  • неравномерное натяжение тяговых канатов, которое может быть связано с некачественным монтажом канатов, разрушением пружины (пружин) подвески тяговых канатов, обрывом пряди каната, обрывом сердечника каната и т.д.
  • нераскрученные тяговые канаты при монтаже в процессе эксплуатации интенсивно изнашивают отдельные канавки, из-за того, что прокручиваются вдоль своей оси. При наличии такого дефекта на канавках канатоведущего шкива появляется характерный узор в виде “ёлочки”;КИШ Лифта_3
  • некомплектная замена тяговых канатов;
  • монтаж лифтовой лебедки с отклонениями от горизонтали и от вертикали;
  • неправильный порядок зачалки тяговых канатов или перехлёстывание.

При замене шкива нужно обязательно учесть причину выхода из строя предыдущего, чтобы избежать подобных проблем в будущем.

Выбор канатоведущих шкивов в интернет-магазине «Кит Лифт»

Выбирая канатоведущий шкив для своего лифта, обязательно обратите внимание на следующие ключевые параметры:

  1. диаметр шкива;
  2. количество канавок;
  3. диаметр лифтового каната;
  4. ширина обода;
  5. диаметр и конструкция ступицы.

В нашем интернет-магазине можно купить КВШ бренда ОТИС различных диаметров. Специалисты компании «Кит Лифт» помогут подобрать шкивы для любых типов лифтов. Комплектующие отличаются высоким качеством и имеют гарантию от производителя. Мы сотрудничаем с юридическими и физическими лицами, предлагаем любые формы оплаты товаров.
