Отводной блок лифта

В кинематической схеме лифта канатотяговый шкив обычно является самым заметным компонентом, но существует еще одна чрезвычайно важная часть — отводной блок лифта (или направляющий шкив). Хотя он непосредственно не приводит кабину в движение, он влияет на траекторию движения каната, эффективность тяги и формирует кинематическую схему лифта.

Что такое отводной блок?

Отводной блок лифта — это вспомогательный шкив, установленный на раме лебедки главного привода, в шахте, на крыше кабины или на раме противовеса. Он используется для изменения траектории движения тяговых канатов, регулировки угла охвата канатотягового шкива тяговыми канатами, что позволяет системе эффективно работать даже в ограниченном пространстве.

Главное отличие отводного блока от канатотягового шкива в том, что он отвечает за направление канатов и формирование правильного угла их охвата, а не обеспечивает передачу тягового усилия.

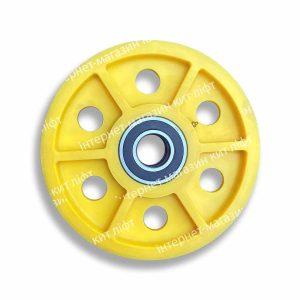

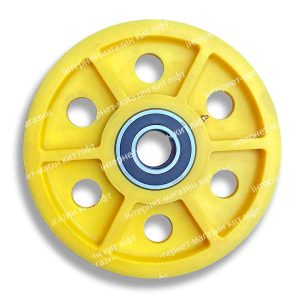

В современной лифтовой промышленности используются металлические и пластиковые отводные блоки.

Основные функции отводного блока лифта

Смена траектории движения тяговых канатов

Из-за конструкции шахты, расположения лебедки или схемы подвески канаты не могут проходить строго по прямой линиии. Отводной шкив позволяет канатам следовать оптимальным путем, делая систему более эффективной.

Увеличение угла охвата каната на тяговом шкиве

Тяговый шкив может не обеспечивать достаточной площади контакта между канатами и канавкой тягового шкива, что снижает сцепление.

Отводной блок изменяет угол охвата каната, увеличивает площадь контакта и улучшает сцепление, что обеспечивает эффективность передачи тягового усилия.

Это особенно важно для:

• высотных лифтов;
• грузовых лифтов;
• лифтов без машинного помещения, где пространство в шахте ограничено.

В чем разница между отводным блоком и тяговым шкивом лифта?

Хотя обе части имеют канавки для канатов и незаменимы, их функции совершенно разные.

Тяговый шкив:

• является движущим элементом, обеспечивающим тягу и перемещение лифта;
• несет основную тяговую нагрузку;
• определяет, может ли лифт двигаться.

Отводной блок:

• является направляющим компонентом, формирующим траекторию движения канатов;
• позволяет увеличить тяговое усилие.

Итог: небольшой, но критически важный элемент

Отводной блок выполняет роль «планировщика маршрута».

Для подбора отводного блока с целью замены необходимо понимать диаметр блока, количество канатов и их диаметр, диаметр вала, на котором расположен отводной блок.

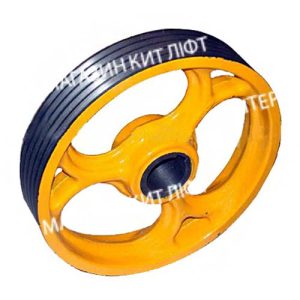

Характеристики отводных блоков OTIS, доступных в магазине "Кит Лифт"

В нашем ассортименте представлены отводные блоки для лифтов OTIS разных типоразмеров. Наиболее распространенные характеристики включают:

• Диаметр блоков: 400 мм, 435 мм, 520 мм
• Количество канавок: 3, 4, 5
• Материал: нейлон (полиамид), чугун
• Диаметр каната: 8 мм, 10 мм, 13 мм
• Тип подшипников: с подшипниками/без подшипников

Нужна помощь с подбором?

Если у вас остались вопросы, свяжитесь с нашим представителем через онлайн-чат “Кит Лифт”! Наши технические эксперты с опытом 20+ лет в лифтовой сфере помогут подобрать отводной блок для вашего лифта.
