Блок диспетчеризации лифтов «Обь»

Настройка блока диспетчеризации лифтов «Обь» Оставить комментарий

Настройка лифтового блока

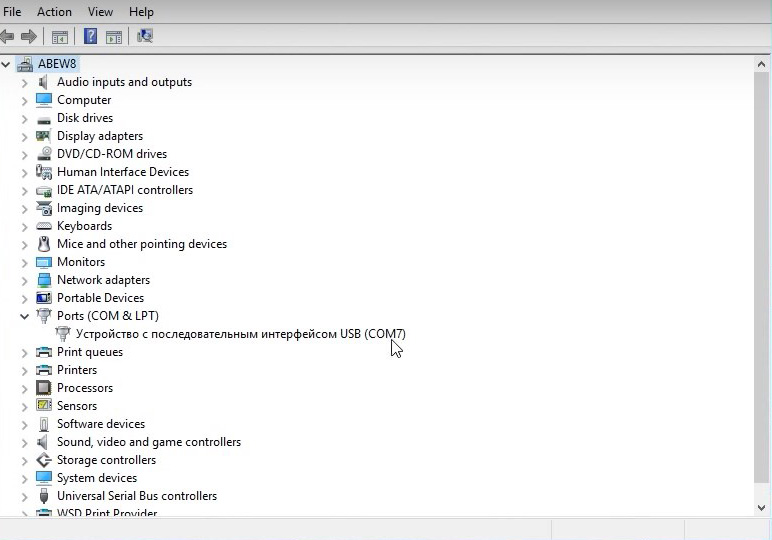

Устанавливаем программное обеспечение для диспетчеризации лифтов на рабочий компьютер. Для этого заходим на сайт www.lkds.ru, Раздел «Программы». Загружаем программное обеспечение, запускаем установку. Загружаем драйвер для подключения комплекта диспетчерской связи «Обь» к компьютеру через USB, запускаем установку драйвера. Подключаем лифтовой блок при помощи USB кабеля к компьютеру. Проверяем в Диспетчере устройств компьютера, что появился COM порт. Это COM порт №7. Загружаем программу настройки. Подключаемся к устройству по COM порту №7.

Подключение по COM порту №7

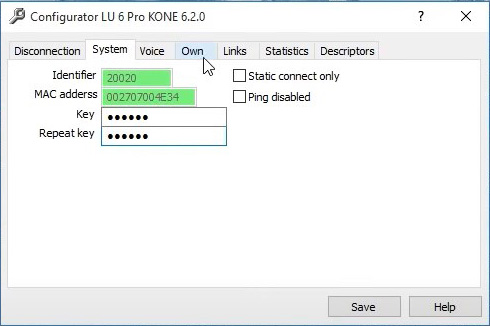

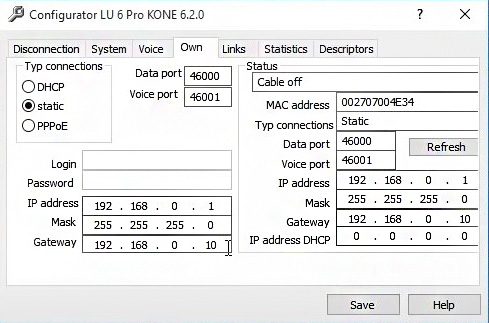

В собственных параметрах вводим ключ доступа к лифтовому блоку. Необходимо проверить соответствие идентификатора и MAC адреса, которые указаны на нижней крышке устройства. В параметрах лифтового блока мы должны ввести IP адрес лифтового блока в соответствии со схемой 192.168.0.1, а также dataport. Через него оборудование передает данные через компьютер. А через голосовой порт лифтовой блок передает и принимает голос от компьютера. По умолчанию — это 46000 и 46001 соответственно. Состояние кабеля — написано «Cable off», потому что кабель отключён. Сохраняем параметры. Изменяем параметры сетевой карты компьютера в соответствии со схемой.

параметры сетевой карты компьютера

параметры сетевой карты компьютера №2

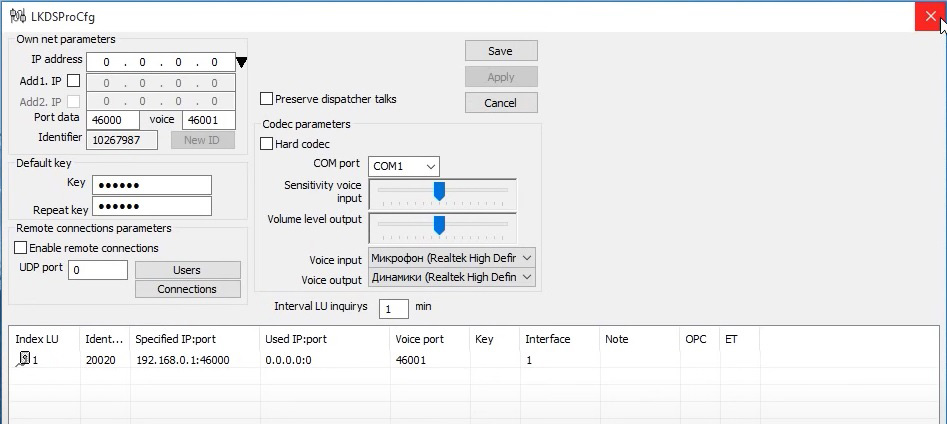

Подключаем сетевой кабель к лифтовому блоку и компьютеру, обновляем состояние сетевого подключения; убеждаемся, что кабель подключён. Подаем команду «ping» с компьютера, чтобы убедиться в доступности блока с компьютера. Убеждаемся, что команда проходит. Запускаем приложение LKDSProCfg. В нём так же, как и в лифтовом блоке, указываем порт данных и порт голосовой. Ключ также вводим идентичный. Вставляем IP адрес лифтового блока, а также описываем порт данных и порт голоса. Применяем эти данные и убеждаемся, что связь установлена, закрываем все приложения.

приложение LKDSProCfg

Описание географического положения лифтового блока

Теперь нам нужно описать географическое положение лифтового блока. Для этого мы загружаем приложение MPultPro. Для ввода параметров входим в режим администратора. Пароль по умолчанию — 123456. Вводим название улицы, вставляем номер дома. Далее вставляем собственно лифт, номер подъезда, индекс лифтового блока. Индекс должен быть тот же, который мы определили ранее.

географическое положение лифтового блока

Проверка работоспособности оборудования

Переходим в режим оператора. Прямоугольник имеет красный цвет, это говорит о том, что лифтовой блок зафиксировал ошибки. Открываем и видим, что есть надписи о том, что открыто машинное помещение и нет связи с MCS. Если мы поднесём к датчику машинного помещения магнит и надпись об открытом машинном помещении исчезнет, мы можем отключить кабель питания от лифтового блока и дождаться появления состояния, что он работает от аккумулятора. Необходимо дождаться появления надписи о том, что лифтовой блок перешёл на питание от аккумулятора. Вставляем кабель питания обратно и убеждаемся, что состояние прекратилось.

Переходим в режим администратора. На вкладке «общих параметрах» выбираем способ работы с голосом через звуковую карту компьютера. Возвращаемся в режим оператора, нажимаем кнопку вызова на лифтовом блоке. Видим пиктограмму, жмем на неё и открываем. Направление передачи звука и лифтового блока переключается левой клавишей Ctrl на клавиатуре. Мы также можем проверить голосовую связь с кабиной лифта. Включаем связь с кабиной лифта. Звук будет идти через модуль переговорной связи. Таким образом мы настроили диспетчерский комплекс для работы по LAN.

Подключение через Интернет

Лифтовой блок может быть связан с компьютером не только по локальной сети, но и через сеть Интернет, в частности, через эфирный интернет. Для этого нужен маршрутизатор с 3G модемом и sim-карта с тарифом, позволяющим обмениваться данными. Маршрутизатор подключается к сети, модем находит сеть провайдера и сигнализирует об этом. Мы убираем LAN кабель, идущий от компьютера к лифтовому блоку и вставляем его в соответствующий разъем маршрутизатора. Вынимаем конфигурационный кабель из компьютера. Компьютер подключаем к внешней стационарной сети Интернет имеющей статический IP адрес. Изменим способ передачи данных от лифтового блока к компьютеру. Применим в качестве точки доступа для лифтового блока 3G интернет, а в качестве точки доступа диспетчерской — проводную точку доступа со статическим IP адресом.

Введем параметры точки доступа диспетчерской в сетевую карту компьютера. Вводим протокол TCP Ipv4 параметры, которые дал нам провайдер, проверяем правильность введенных параметров. Убеждаемся, что у нас есть выход в Интернет. Заходим на сайт www.lkds.ru. Соединяем маршрутизатор и компьютер, загружаем программу настройки лифтового блока. Подключаемся по COM порту. В собственных параметрах «тип соединения» выбираем DHCP и сохраняем. Проверяем, получил ли лифтовой блок от маршрутизатора IP адрес. Для того, чтобы устройство, имея динамический IP адрес, смогло передавать данные в диспетчерскую, в закладке «Связи лифтового блока» нужно ввести параметры диспетчерской, то есть описать связь. До этого мы описывали связь диспетчерского компьютера и лифтового блока в самом компьютере. Вот так это выглядит.

В данном случае мы должны вести связь в сам лифтовой блок. Идентификатор этой связи должен располагаться здесь.

идентификатор связи

Порт данных и порт звука те же самые, что и указаны в собственных параметрах компьютера. IP адрес — это статический IP адрес диспетчерского компьютера. Сохраняем. В настройках программного обеспечения диспетчерского компьютера мы в связи с лифтовым блоком уберём ip-адрес, т.к. мы его не знаем. Поставим четыре 0 (0.0.0.0) и сохраним. Применим параметры. Лифтовой блок передает данные на компьютер первым. При этом средства защиты компьютера могут не пропустить эти данные. Таким образом, нам нужно изменить настройки безопасности компьютера. Для этого в панели управления в настройки Firewall Windows мы добавляем приложение, которое будет обходить эти защиты. Мы добавим приложение, которое находится в установленном дистрибутиве на диске D (может отличаться в зависимости от того, куда мы его установили), в папке LKDSProEN, в папке LKDSPro приложение LKDSPro.

путь к приложению для добавления исключений Firewall Windows

Мы добавили в исключения Firewall Windows правило: разрешили сервису поддержки лифтового блока Pro получать данные от других устройств. Таким образом мы увидели, что связь появилась. Мы ещё раз загрузим модуль настройки связи с лифтовыми блоками и увидим, что лифтовой блок в настоящее время имеет ip-адрес вот такой, и он поставляет данные от порта 3582.

ip-адресов лифтового блока

Точно так же, если мы сейчас вызовем программу диспетчеризации, то увидим состояние лифтового блока и сможем, используя датчик охраны машинного помещения, устранить это состояние или сделать так, чтобы оно опять появилась. Можем включить голосовую связь.

Мы убедились, что связь с лифтовым блоком через эфирный 3G Интернет установлена. Состояние «нет связи с MCS» говорит о том, что разъем последовательного канала не соединен со станцией управления лифтом. Таким образом следующим этапом будет перенос лифтового блока в реальное МП и подключение его к станции управления для снятия реальной информации от лифта и обеспечения переговорной связи.
